Menggambar Garis

1.  Membagi Garis

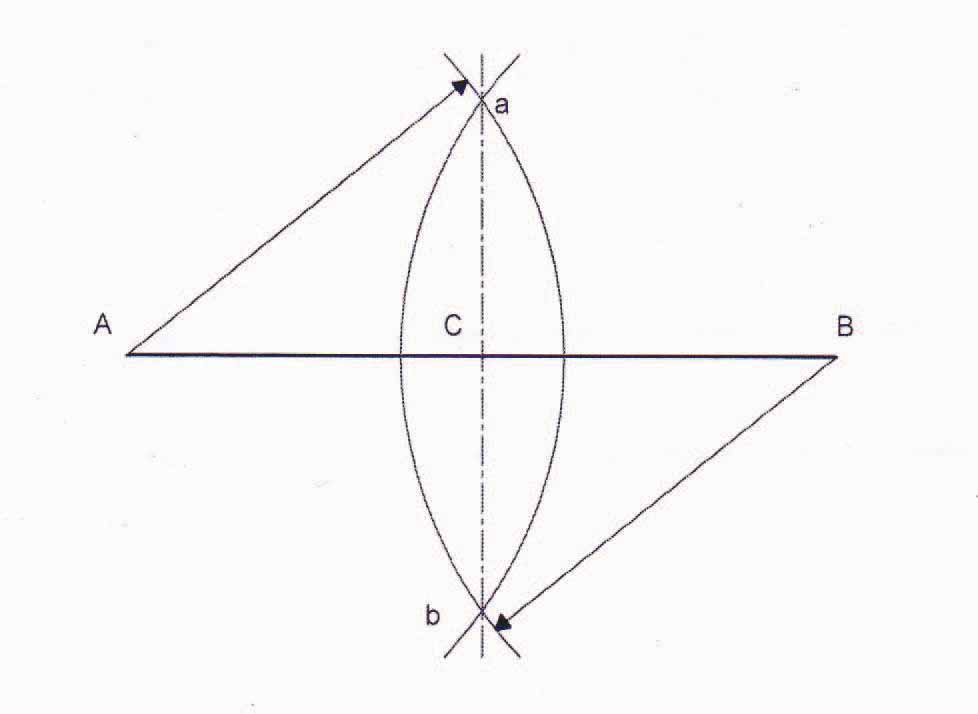

Garis AB dibagi menjadi dua bagian sama panjang.

        a. Buat dua busur lingkaran dengan A dan B sebagai pusat, jari-jari R sembarang.

            Kedua busur saling berpotongan di a dan b

        b. Tarik garis ab yang memotong AB di C

        c. Maka AC = CB

Membagi Garis 2 Bagian

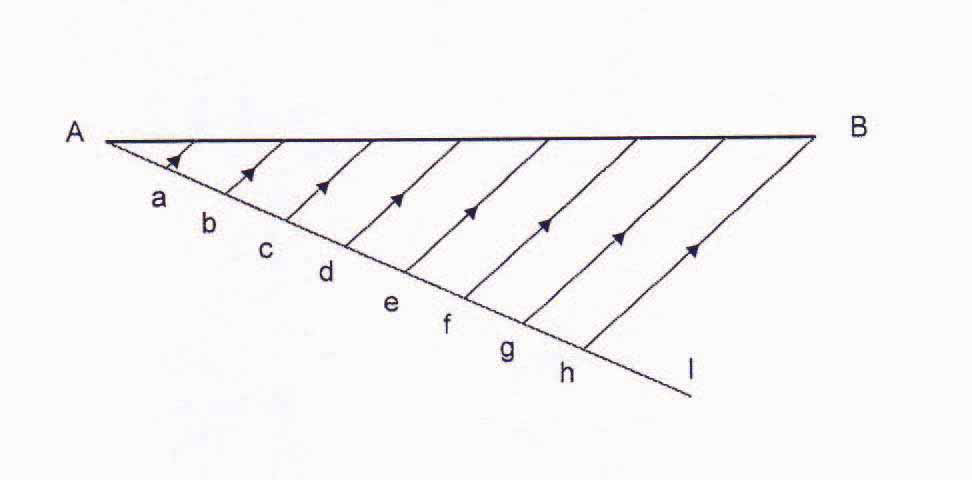

2. Membagi garis AB menjadi beberapa bagian yang sama panjang.

    ( misalnya dibagi menjadi 8 bagian )

            a. Tarik garis sembarang ( dari A )

            b. Ukuran pada garis a-h bagian yang sama panjang

                dengan memakai jangka Aa = ab = bc = cd = de = ef = fg= gh

            c. Hubungkan titik h dengan B

            d. Tariklah dari titik-titik : g, f, e, d, c, b, a, garis sejajar dengan garis hB

               garis-garis ini akan memotong AB di titiktitik yang membaginya dalam 8

                bagian yang sama panjang.

Membagi Garis Sama Panjang

3. Menggabungkan Garis

    Untuk menggabungkan garis lurus dengan garis lurus yang perlu mendapatkan perhatian adalah tidak     boleh ada kelebihan garis tang memotong atau menyilang, maka harus tepat.

            - Tarik garis dari titik A ke titik B, kemudian dilanjutkan dari titik B

                menuju ke titik C dan seterusnya dari titik C ke titik D

            - Garis ABCD bergabung

            - Jangan menggabungkan garis yang tidak sejalan karena kemungkinan hasilny akan kurang                       baik. Misalnya dari A ke B kemudian dari D ke C seterusnya dari B ke C

Gabungan Garis dengan Garis
